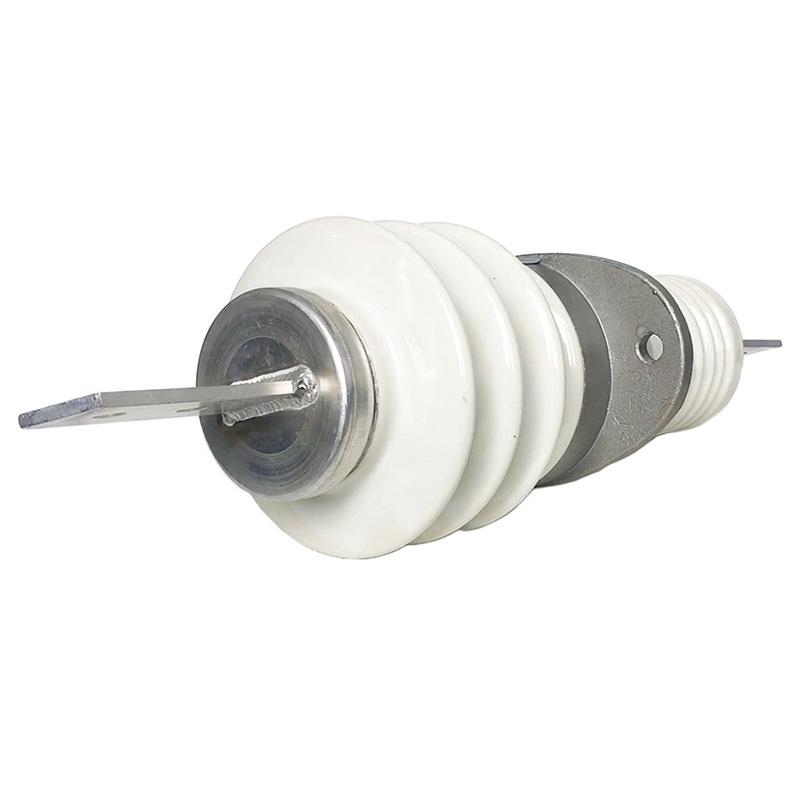

Изолятор ИПУ-10/630-7.5 I УХЛ 1 овальный фланец

Изолятор ИПУ-10/630-7.5 I УХЛ 1 овальный фланец предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

Изолятор ИПУ-10/630-7.5 I УХЛ 1 овальный фланец предназначен для изоляции и проведения токоведущих частей закрытых распределительных устройств, для соединения с открытыми распределительными устройствами или с линиями электропередач на переменное напряжение до 10 кВ, как для работы в атмосфере, так и для закрытых токопроводов.

И – изолятор
П – проходной
У – усиленное исполнение
10 – номинальное напряжение, кВ
630 – номинальный ток, А
7,5 – минимальная механическая разрушающая сила на изгиб, кН
I – конструктивное исполнение (овальный фланец)
УХЛ – климатическое исполнение по ГОСТ 15150-69
1 – категория размещения по ГОСТ 15543.1-89
Проходной изолятор состоит из фарфоровой детали, внутри которой проходит токоведущая металлическая шина или группа шин, шина крепится в металлических колпаках. Для крепления изолятора имеется металлический фланец, который непосредственно соединен с самой фарфоровой деталью.
Изолятор проходной армированный изготовлен по ГОСТ 22229-83, ГОСТ 20454-85.
Материал изоляционной части – электротехнический фарфор подгруппы 110 ГОСТ 20419-83 и соответствует требованиям ГОСТ 5862-79.
Арматура изолятора изготавливается из алюминиевых сплавов ГОСТ 1583-93.
Токоведущая шина изолятора изготавливается из алюминия или алюминиевых сплавов ГОСТ 15176-89.
Контактные выводы изоляторов должны обеспечивать присоединение к ним шин распределительных устройств, проводов, кабелей при помощи болтов ГОСТ 15176-89.
Крепежные детали для изоляторов изготавливаются из коррозийно-стойкого материала ГОСТ 17412.
Покрытие арматуры и цементных швов – эмаль ПФ-115 ГОСТ 6465-76, толщина шва должна быть не менее 2 мм.
Герметизация шины в колпаке – эпоксидная эмаль ЭД-16 ГОСТ 10587-84.

Наименование Единица измерения Значение
Номинальное напряжение кВ 10
Номинальный ток А 630
Испытательное напряжение грозового импульса кВ 80
Минимальная разрушающая сила на изгиб кН 7,5
Длина утечки пути мм 300
Масса кг 8,5
Изолятор ИПУ-10/630-7,5 УХЛ1 (квадратный фланец
Номинальное напряжение: 10 кВ
Номинальный ток: 630 А
Минимальная разрушающая сила на изгиб: 7,5 кН
Масса: 9 кг
Изолятор ИПУ-10/630-7.5 УХЛ1 (квадратный фланец) предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.
Материалы применяемые при изготовлении изолятора ИПУ-10/630-7,5 УХЛ1 (квадратный фланец):
1. Изоляционная часть- материал керамический электротехнический группы 110, ГОСТ 20419-83
2. Арматура – алюминиевый сплав АК 12, ГОСТ 1583-93
3. Токоведущая шина – алюминиевый АД0, ГОСТ 15176-89
Проходные изоляторы ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) состоят из фарфоровой детали, через внутреннюю полость которой проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин.
Для крепления проходного изолятора ИПУ-10/630-7.5 УХЛ1 (квадратный фланец) на крышке бака или на стене он снабжен металлическим фланцем. Фланец соединен с фарфоровой деталью с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец закрепляют на фарфоровой детали с помощью цементно-песчаного состава.
Проходные изоляторы ИПУ-10/630-7.5 УХЛ1 (квадратный фланец) имеют далеко выступающие ребра (крылья), которые защищают от дождя расположенные под ними части изолятора.
Гарантийный срок службы изоляторов ИПУ-10/630-7.5 УХЛ1 (квадратный фланец) – 4 года со дня ввода в эксплуатацию, но не более 6 лет с момента отгрузки изоляторов потребителю. Срок службы изоляторов ИПУ-10/630-7.5 УХЛ1 (квадратный фланец) – не менее 25 лет.
Условия хранения изолятора ИПУ-10/630-7.5 УХЛ1 (квадратный фланец) в части воздействия климатических факторов по группам 3, 4, 5: при хранении по группам 3, 4 (неотапливаемое хранилище, навесы в районах с умеренным и холодным климатом в условно чистой атмосфере) допускается хранить изолятор в упаковке предприятия-изготовителя, при хранении по группе 5 (навесы в районах с умеренным и холодным климатом) изолятор должен быть распакован. Полный срок сохраняемости по ГОСТ 23216 – не более 2 лет.
Изолятор проходной ИПУ-10/630-7.5 УХЛ1 (квадратный фланец) выпускается в соответсвии с требованиями ГОСТ 22229-83.
